ултразвуков сензор за воден поток

1. Принцип на работа:

ултразвуковият сензор за воден поток е неинвазивен метод за измерване на потока на течности в тръбите без прекъсване на потока, срязване или счупване на тръбата. Принципът на работа се основава на факта, че звуковите вълни се разпространяват с различна скорост в различните материали.

Два сензора са поставени от двете страни на тръбата, единият излъчва звукови вълни, а другият приема звукови вълни. Потокът на течност през тръбите кара звуковите вълни да променят честотата, времето или фазата и тези промени могат да бъдат открити от приемниците.

След това скоростта на течността може да се изчисли от времето, необходимо на звуковите вълни да преминат през течността в двете посоки. Това може да се използва за определяне на скоростта на потока на течност в тръба.

Измерването с ултразвуков разходомер има много предимства като неинвазивност, точност и надеждност. Може да се използва в широк спектър от приложения и е особено полезен, когато течността е корозивна или опасна. С напредването на технологиите той се превърна в широко използвано устройство за измерване на потока в много индустрии.

2. Обхват на приложение:

Звуковият разходомер е вид оборудване, използвано за обемно изпитване на потока. Това е нова технология, която се развива бързо през последните години. Той използва информацията за скоростта на потока на течността, пренасяна от ултразвукови вълни в течността, за да измери потока на течността. Използва се широко в индустриалното производство, търговските измервания, тестовете за опазване на водата и други области.

Използва се главно в следните аспекти:

⑴. Водоснабдителни компании: реки, реки, сурова вода от резервоари, откриване на поток от чешмяна вода и вода за напояване на земеделски земи,

⑵. Нефтохимическа промишленост: откриване на процесния поток на нефтохимически продукти, промишлена циркулационна вода,

⑶. Опазване на околната среда: измерване на общински отпадъчни води, измерване на обемен дебит на промишлени отпадъчни води, отпадъчни води и др.

⑷. Нефтено находище: измерване на първоначалния производствен поток, циментираща кал, маслена канализация в нефтено находище, измерване на инжектиране на вода в нефтен кладенец

⑸. Металургия: измерване на дебита на промишлената циркулационна вода, потреблението на вода в производствения процес, дебита на суспензия от обогатяване на руда

⑹. Електрически централи (топлоелектрически централи): потребление на вода в производствения процес, поток от циркулираща вода за охлаждане, поток от охлаждаща вода на намотките на генераторния комплект (свръхмалък диаметър на тръбата)

⑺. Мина: дренажен поток от мина, поток от обогатителна суспензия,

⑻. Завод за алуминий: потребление на вода в производствения процес, измерване на потока и контрол на натриев алуминат и други технологични потоци

⑼. Производство на хартия: поток от целулоза, консумация на вода в производствения процес,

⑽. Училища и научноизследователски институти: измерване на вода или високотемпературно топлопреносно масло

⑾. Фармацевтична фабрика: химически поток, измерване на потреблението на вода в производствения процес

⑿. Институт за инспекция на котли и Институт по метрология: за измерване на течности

⒀. Хранителна промишленост: поток на сок, измерване на потока на мляко

Развитието на ултразвуковия сензор за воден поток е много бързо и е сравнимо с масовия разходомер и електромагнитния разходомер в областта на мониторинга на потока. Първоначално се използва само в контрола на процесите на водоснабдяване и дренаж и нефтохимическата промишленост. През последните години инструментът навлезе във всички аспекти на индустриалното производство и се използва все по-широко.

3. Производство и монтаж:

Henan Junyuan Automation Equipment Co., Ltd. е китайски производител на разходомери. Получихме китайски лиценз за производство на разходомери и лиценз за калибриране на измервания от 2002 г. Ние сме ангажирани с научноизследователска и развойна дейност, производство и продажба на разходомери. Нашите продукти се изнасят в повече от 80 страни по света, добре приети от дилъри и крайни потребители и установени дългосрочни отношения на сътрудничество.

4. Таблица за избор на сензор:

Изборът на сензори е най-важната стъпка при закупуването на ултразвукови инструменти. Първо изберете най-подходящия модел сензор въз основа на диаметъра на тръбата и температурата на средата. Моля, вижте следната таблица:

5. Методи и устройства за проверка:

Методът на калибриране е обемният метод, който изисква резервоари за съхранение, водни помпи, тръбопроводи, реверсивни устройства, стандартни контейнери и други устройства. Стъпките на процеса са:

⑴. Затегнете преобразувателя на ултразвуковото оборудване, което ще се тества, върху тръбата;

⑵. Включете водната помпа, за да накарате водата в резервоара за съхранение да тече обратно към резервоара за съхранение през тръбопровода със сензора и реверсивното устройство;

⑶. След като ултразвуковият хост, който трябва да бъде проверен, покаже, че данните са стабилни, завъртете изхода за вода на реверсивното устройство към входа за вода на стандартния контейнер и използвайте измервателния уред за измерване на времето;

⑷. По време на процеса на пълнене с вода на стандартния контейнер, запишете стойността на потока, показана от хоста, който се проверява.

⑸. Когато водата в контейнера е пълна, бързо завъртете изхода за вода на реверсивното устройство към отвора за пълнене с вода на контейнера и едновременно с това запишете времето за пълнене с вода на стандартния контейнер;

⑹. Изчислете стандартния дебит според времето за инжектиране на вода и обема на водата, инжектирана в стандартния контейнер, и след това го сравнете със записаната средна стойност на дебита, за да получите точността и линейността на ултразвуковия разходомер, който ще се тества.

6. Инсталиране на преобразувателя и електрическа схема:

⑴TUF-2000B външни размери:

⑵TUF-2000B схема на свързване:

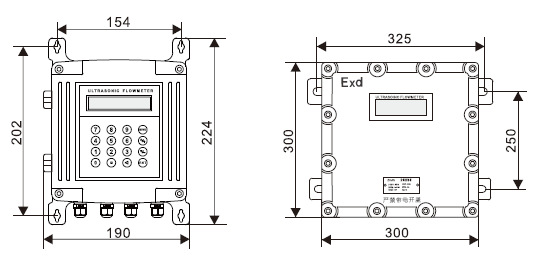

⑶Чертежи с размери на TUF-2000S и TUF-2000D:

⑷TUF-2000S и TUF-2000D Схема на свързване:

⑸TUF-2000M Размери и електрическа схема:

7. Схема на опаковане и доставка:

8. ЧЗВ:

1. Въпрос: Какво е минималното количество за поръчка PCS?

A: Нашата MOQ е 1PCS.

2. Въпрос: Какво трябва да направя, ако има проблеми с качеството? Какво ще кажете за гаранцията?

О: Ако има проблеми с качеството, можем да ви предоставим ново оборудване безплатно, а нашата гаранция е 18 месеца.

3.Q: Може ли да се транспортира до определеното от нас място?

О: Разбира се, имаме международни спедитори, с които си сътрудничим в продължение на много години и можем да доставяме експресно от врата до врата, въздушен транспорт до летището, железопътен транспорт до гарата и морски транспорт до пристанището. Ако имате собствен спедитор, ние можем също да транспортираме стоките до посочения от вас адрес за доставка в Китай безплатно.

4.В: Какви методи на плащане се поддържат?

О: Поддържаме TT плащане, плащане с кредитна карта, плащане чрез Western Union, плащане в RMB, плащане с LC

5. Q: Вашата собствена фабрика ли сте? Ако плащането е извършено, колко време ще ни отнеме да получим стоките?

О: Разбира се, ние сме производител и поддържаме OEM, ODM персонализиране. Ако е по-малко от 50 PCS, очакваме да го изпратим в рамките на два работни дни след получаване на плащането. Време за доставка: Трябва да знаем вашето закупено количество и адрес за доставка, за да можем да изберем оптималния метод за доставка за вас и да изчислим очакваното време на пристигане.

Ако имате още въпроси, моля свържете се с нас. Ние ще организираме професионални търговски представители и инженери да се свържат с вас, за да отговорят на всички ваши въпроси. Всички колеги в Henan Junyuan Automation Equipment Co., Ltd. приветстват вашите запитвания по всяко време! ! !
