1. Принцип на работа:

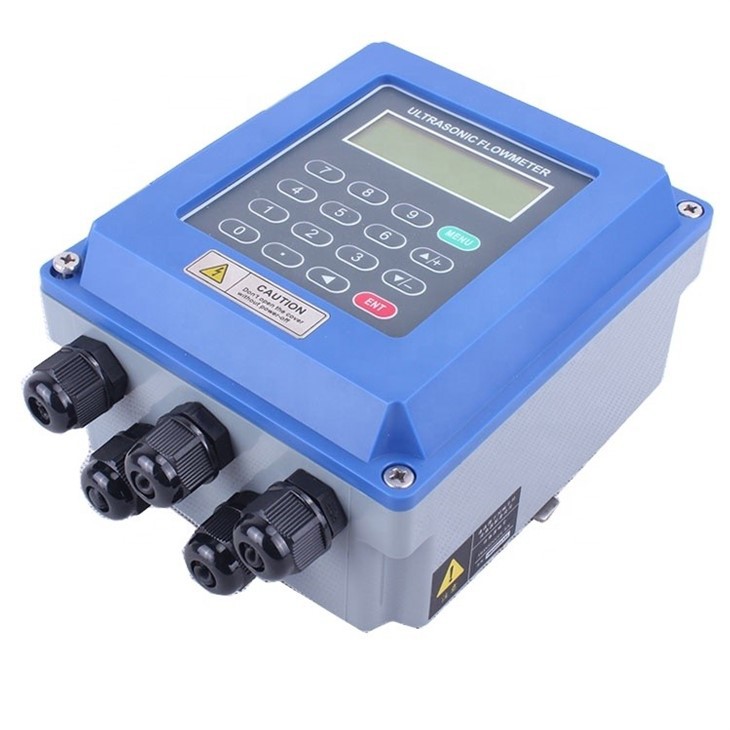

Ултразвуковият разходомер TUF2000B е много усъвършенствано и ефективно устройство, което използва ултразвукови вълни за измерване на моментния поток и кумулативния поток на течност в тръбопровода. Принципът на работа се основава на метода за измерване на времето на полет, при който звукови вълни с определена честота се предават от един сензор към друг през измерваната среда.
Измерването на времето за разпространение на ултразвукови вълни между сензорите на предавателя и приемника определя скоростта на потока на средата в тръбопровода. Този разходомер се състои от двойка сензори: предавател и приемник. Емитерните сензори излъчват ултразвукови вълни, движещи се по посока на потока, а приемните сензори откриват тези вълни.
Ултразвуковите разходомери измерват разликата в скоростта на ултразвуковите вълни и след това изчисляват скоростта на флуида в тръбата. И накрая, измервателният уред определя обема на течността, преминала през тръбата за определен период от време.
Това е точно и надеждно устройство, особено полезно в приложения, където прецизността и надеждността са критични. Обикновено се използва за измерване на вода, напитки и др., както и различни други промишлени течности, което го прави критичен инструмент в много индустрии. Лесен за инсталиране без рязане или счупване на тръби. Сензорът не влиза в контакт с течността. Той се използва широко в индустриалното измерване на течности.
|
|
|
|
|
|
2. Типовете сензори, с които хостът TUF2000B може да бъде оборудван:
※Сензор за захващане
※ сензор за включване
※сензор за тръбопровод
|
|
|
|
|

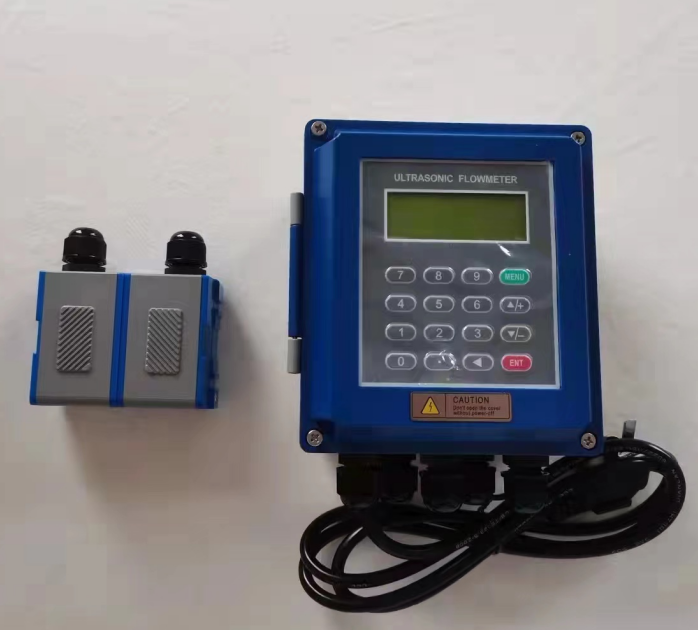

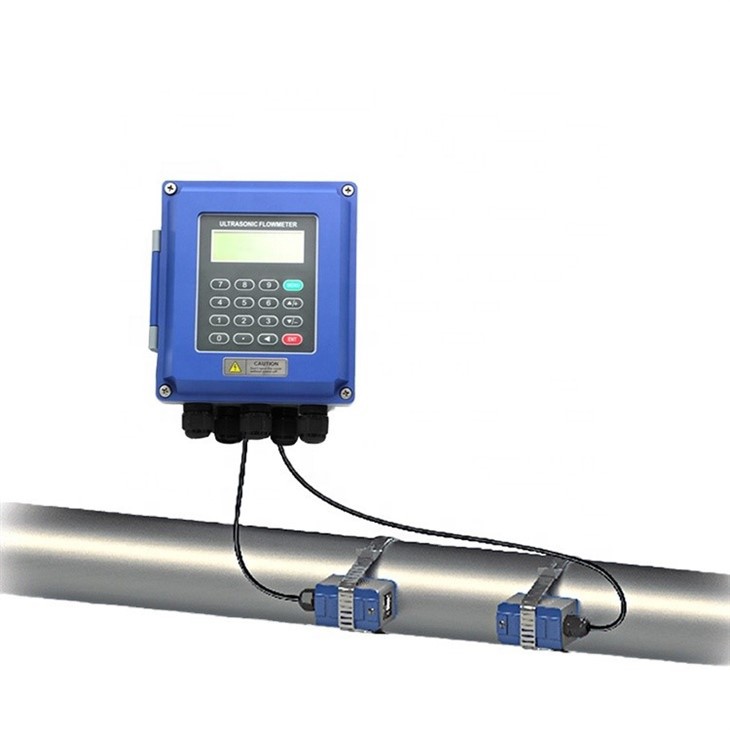

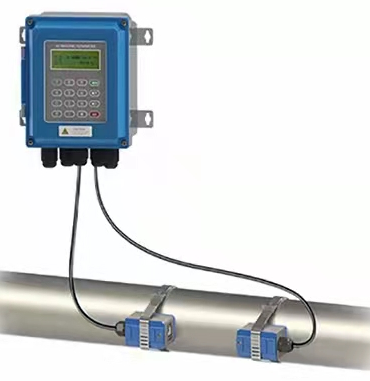

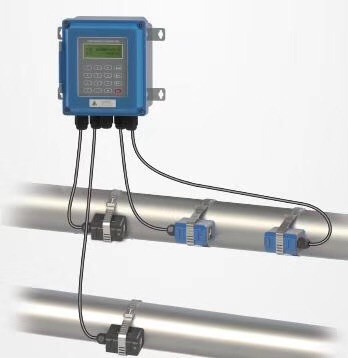

Стенен ултразвуков разходомер + външен сензор за скоба |

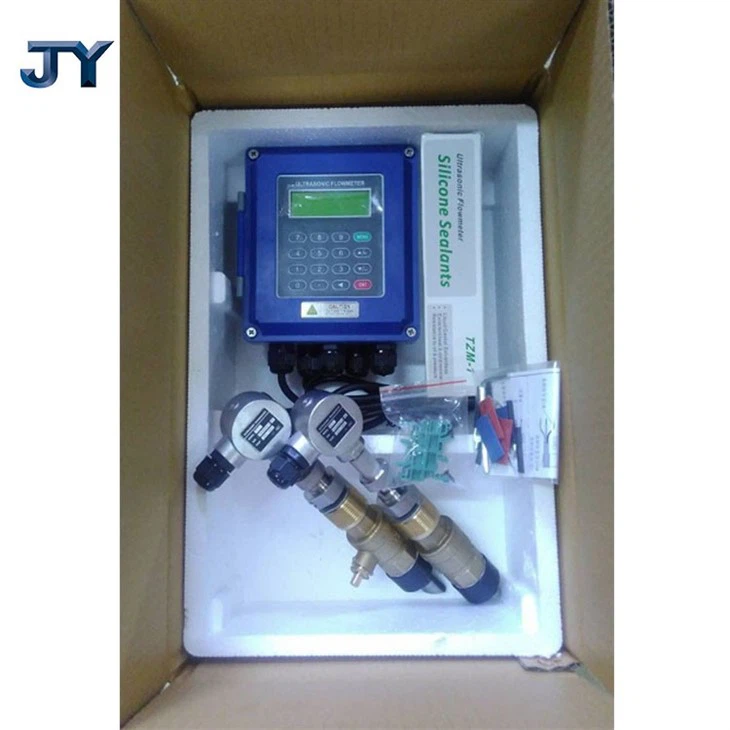

Стенен ултразвуков разходомер + щепсел сензор |
Стенен ултразвуков разходомер + сензор за тръбопровод |
3. Размери и инструкции за монтаж на ултразвуков разходомер TUF-2000B:

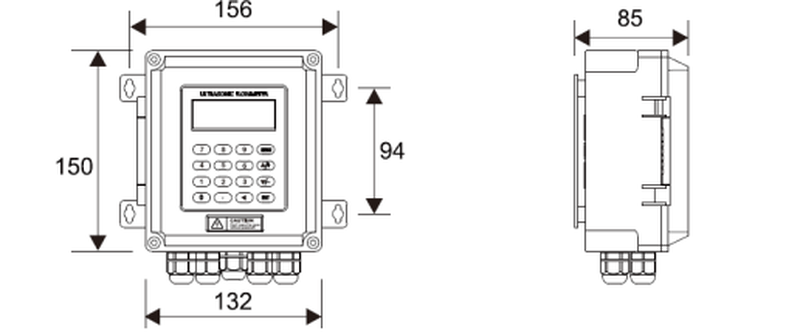

※TUF-2000B Размери:

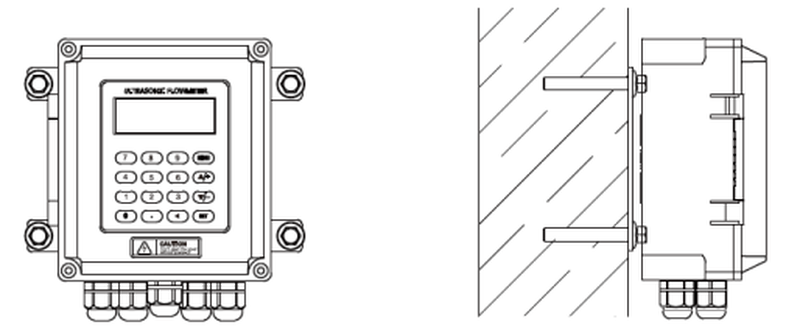

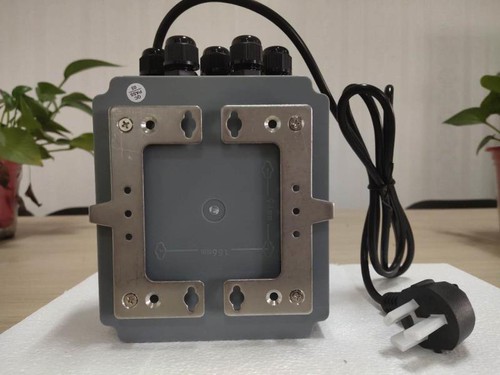

※ Монтиране на стена: Фиксирайте преобразувателя с 4 разширителни болта Φ6 или обикновени пирони:

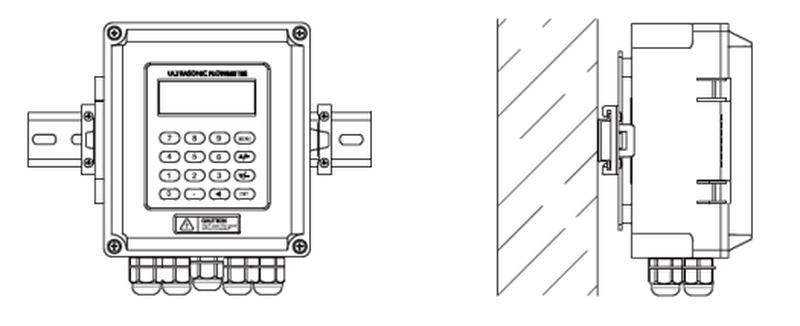

※ Монтаж на DIN-шина с помощта на скоби за фиксиране на релса:
※ Монтаж на DIN-шина с помощта на скоба за печатни платки:

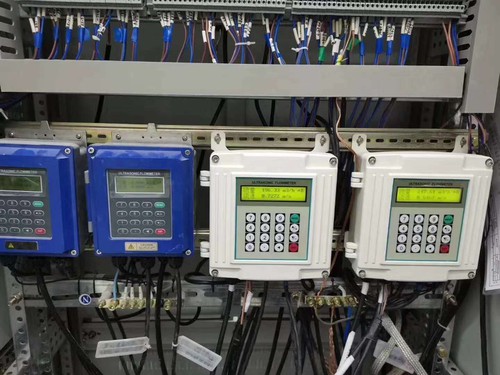

※Забележка: Преобразувателят TUF-2000B може също да се монтира на стената или в разпределителната кутия, взривозащитена кутия
※TUF-2000B схема на свързване:
4.Бързо задайте параметри на измерване:
Точните параметри на измерване имат голямо влияние върху точността и надеждността на измерването. Препоръчително е да се измери действителната обиколка и дебелината на стената на тръбата. Ултразвуковите дебеломери могат да се използват за измерване на дебелината на тръбите.
Параметрите на измерване се задават от Меню 10 до Меню 29. Моля, попълнете по ред.
Следните параметри трябва да бъдат въведени преди измерването:
※Единица за външен диаметър: мм
※Единица за дебелина на тръбата: мм
※Тръбен материал
※Параметри на облицовката: дебелина, скорост на звука (ако има облицовка)
※Течен тип
※тип сензор
※Тип монтаж на сензора
Горните параметри обикновено се задават в съответствие със следните стъпки:
※Натиснете MENU 1 1, за да влезете в прозореца M11, за да въведете външния диаметър на тръбата, след което натиснете
ключ УНГ.
※Натиснете клавиша ▼/-, за да влезете в прозореца M12, за да въведете външния диаметър на тръбата, след което натиснете клавиша ENT.
※Натиснете клавиша ▼/-, за да влезете в прозореца M14, и натиснете клавиша ENT, за да влезете в режима за избор на опция.
Използвайте бутоните ▲/+ и ▼/-, за да изберете материала на тръбата, след което натиснете клавиша ENT.
※Натиснете бутона ▼/-, за да влезете в прозореца M16, и натиснете бутона ENT, за да влезете в режима за избор на опция. използване
Натиснете бутоните ▲/+ и ▼/-, за да изберете материала на облицовката, след което натиснете клавиша ENT. Изберете „Без линия“,
Ако няма подложка.
※Натиснете бутона ▼/-, за да влезете в прозореца M20, и натиснете бутона ENT, за да влезете в режима за избор на опция. използване
Натиснете бутоните ▲/+ и ▼/-, за да изберете подходящата течност, след което натиснете клавиша ENT.
※Натиснете бутона ▼/-, за да влезете в прозореца M23, и натиснете бутона ENT, за да влезете в режима за избор на опция. използване
Използвайте бутоните ▲/+ и ▼/-, за да изберете правилния тип сензор, след което натиснете клавиша ENT.
※Натиснете бутона ▼/-, за да влезете в прозореца M24, и натиснете бутона ENT, за да влезете в режима за избор на опция. използване
Натиснете ▲/+ и ▼/-, за да изберете подходящия метод за инсталиране на сензора, след което натиснете ENT.
※Натиснете клавиша ▼/-, за да влезете в прозореца M25, за да получите разстоянието за инсталиране на сензора.
※Натиснете МЕНЮ 2 6, за да запазите настройката на параметъра.
5. Избор на сензор:
|
Тип скоба |
Снимка |
Модел |
точност |
Клас на защита |
Измерване на размера на тръбата |
Средна температура |
|
Standrad |
 |
TS-2 |
±1% |
IP68 |
DN25-DN100 мм |
-30 градус -90 градус |
|
|
TM-1 |
±1% |
IP68 |
DN50-DN700 мм |
-30 градус -90 градус |
|
|
|
TL-1 |
±1% |
IP68 |
DN300-DN3000 мм |
-30 градус -90 градус |
|
|
Стандарт за висока температура |
|
TS-2-HT |
±1% |
IP68 |
DN25-DN100 мм |
-30 градус -160 градус |
|
|
TM-1-HT |
±1% |
IP68 |
DN50-DN700 мм |
-30 градус -160 градус |
|
|
|
TL-1-HT |
±1% |
IP68 |
DN300-DN3000 мм |
-30 градус -160 градус |
|
|
Монтажна скоба |
|
ХС |
±1% |
IP68 |
DN25-DN100 мм |
-30 градус -90 градус |
|
|
HM |
±1% |
IP68 |
DN50-DN300 мм |
-30 градус -90 градус |
|
|
|
EB-1 |
±1% |
IP68 |
DN300-DN700 мм |
-30 градус -90 градус |
|
|
Високотемпературна монтажна скоба |
 |
HS-HT |
±1% |
IP68 |
DN25-DN100 мм |
-30 градус -160 градус |
|
|
HM-HT |
±1% |
IP68 |
DN50-DN300 мм |
-30 градус -160 градус |
|
|
|
EB-1-HT |
±1% |
IP68 |
DN300-DN700 мм |
-30 градус -160 градус |
|
|
Сензор за ултра висока температура |
|
HS-SHT |
±1% |
IP68 |
DN25-DN100 мм |
-30 градус -260 градус |
|
|
HM-SHT |
±1% |
IP68 |
DN50-DN700 мм |
-30 градус -260 градус |
6.инсталационно видео:
ЧЗВ:
1. Въпрос: Каква е точността на ултразвуковия разходомер?
A: Точността на нашия разходомер е 1%.
2. В: Какво ще кажете за гаранцията?
О: Нашата гаранция е 24 месеца. Ако има някакъв проблем с качеството, можем да заменим новата машина безплатно
3. В: Мога ли да поръчам проби? Какво е MOQ?
О: Разбира се, нашата MOQ е 1PCS, имаме голямо количество на склад и можем да ви помогнем да получите проби възможно най-бързо.
4. Въпрос: Лесен ли е за инсталиране?
О: Разбира се, инсталацията е много проста и ние имаме ръководство за инсталация с нас, а също така ще ръководим инсталацията онлайн.
5. В: Как да платя? Какви са методите на плащане?
О: Може да се плати чрез: TT плащане, онлайн плащане с кредитна карта, плащане чрез Western Union, плащане с LC.
Ако имате още въпроси, моля, свържете се с нас, ние ще имаме професионални търговски представители и инженери, които да отговорят на всички ваши въпроси. Всички колеги от Henan Junyuan Automation Equipment Co., Ltd. приветстват вашето запитване! ! ! !
