1. Обхват на приложение:

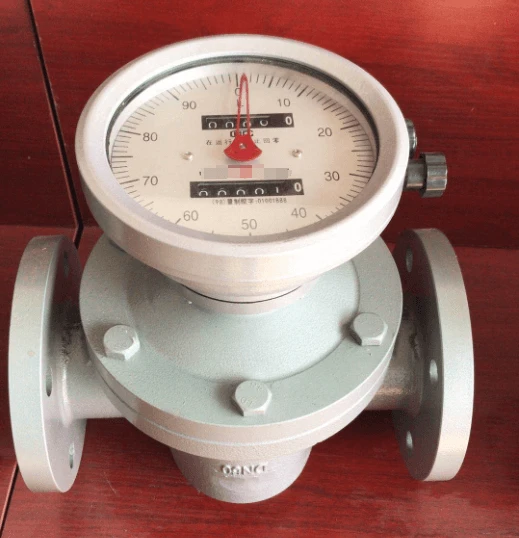

Разходомерът с овална предавка е лек обемен разходомер с дисплей със стрелка, устройство за отчитане на натрупването на колело и устройство за нулиране. Той се използва широко в контрола на течния поток в различни индустриални области. Подходящ е за измерване на различни видове течности като суров петрол, дизел и бензин. Той има характеристиките на голям диапазон на измерване, висока прецизност, удобна употреба и поддръжка и може да се използва при измерване на потока на течности в петролната, химическата промишленост, фармацевтичната, хранително-вкусовата промишленост, металургията, електроенергията, транспорта и други области чрез избор на различни производствени материали.
2. Принцип на работа:
Този тип разходомер е единична единица за изчисляване на изместването, съставена от чифт елиптични зъбни колела в дозираща кутия и двойка елиптични зъбни колела, монтирани в дозиращата кутия. Образува запечатана първична лунообразна кухина с горния и долния капак (поради въртенето на зъбните колела не е напълно запечатана). Когато течността, която трябва да се измери, се влива в потока през тръбата, разликата в налягането, генерирана във входната и изходната точки, задвижва двойка зъбни колела да се въртят непрекъснато и течността, измерена през първоначалната кухина, тече към изхода, образувайки продукт от въртенето на овалното зъбно колело и четири пъти всяко изместване. Това е общото количество измерен течен поток. Разходомерът се състои главно от корпус, брояч, елипсовидно зъбно колело и съединител (субмагнитно съединяване и аксиално съединяване). Както е показано по-долу:
|
|
| Принципна схема на работа на дебитомера с овална предавка |
3. Форм-фактор на дебитомера с елиптична предавка:
Тип чугун, тип чугун с висок вискозитет, тип чугун при висока температура, форм фактор на разходомера с овална предавка от чугун.
 |
 |
|
Номинален път на преминаване |
L |
H |
A |
B |
D |
D1 |
N(N) |
F |
|
10 |
150 |
100 |
165 |
210 |
90 |
60 |
4 |
14 |
|
15 |
170 |
118 |
172 |
226 |
95 |
65 |
4 |
14 |
|
20 |
200 |
150 |
225 |
238 |
105 |
75 |
4 |
14 |
|
25 |
260 |
180 |
232 |
246 |
115 |
85 |
4 |
14 |
|
40 |
245 |
180 |
249 |
271 |
145 |
110 |
4 |
18 |
|
50 |
340 |
250 |
230 |
372 |
160 |
125 |
4 |
18 |
|
65 |
420 |
325 |
270 |
386 |
180 |
145 |
4 |
18 |
|
80 |
420 |
325 |
315 |
433 |
195 |
160 |
8 |
18 |
|
100 |
515 |
418 |
370 |
458 |
215 |
180 |
8 |
18 |
|
150 |
540 |
515 |
347 |
557 |
280 |
240 |
8 |
23 |
|
200 |
650 |
650 |
476 |
720 |
335 |
295 |
12 |
23 |
4. Производствена работилница дисплей на продукта:
|
|
|
|
|
|
5. Снимки на сайта за използване на дебитомер с овална предавка:
|
|
|
6. Завършеният разходомер с овална предавка, произведен в цеха, е готов за опаковане и износ.
7. ЧЗВ:
1. В: Какво е най-голямото предимство на разходомера с овална предавка?
О: Има висока точност на измерване и може да измерва течности с висок вискозитет, като петрол, суров петрол и др.
2. В: Как да изберем диаметъра на потока?
A: Да. Въз основа на идентификатора на вашата тръба и обхвата на потока. Имаме експертния опит, за да ви напътстваме при избора на правилния разходомер.
3.Q: Мога ли да закупя проби?
О: Да, нашата MOQ е 1PCS.
4.Q: Какви са начините на плащане и условията за плащане?
О: Поддържаме: TT плащане, онлайн плащане с кредитна карта, плащане с RMB, плащане с LC. Условия на плащане: Въз основа на закупеното количество и сумата на покупката, моля, свържете се с нашия търговски представител.
Ако имате още въпроси, моля не се колебайте да се свържете с нас, ние имаме професионални търговски представители, които да отговорят на всички ваши въпроси един на един! ! !
