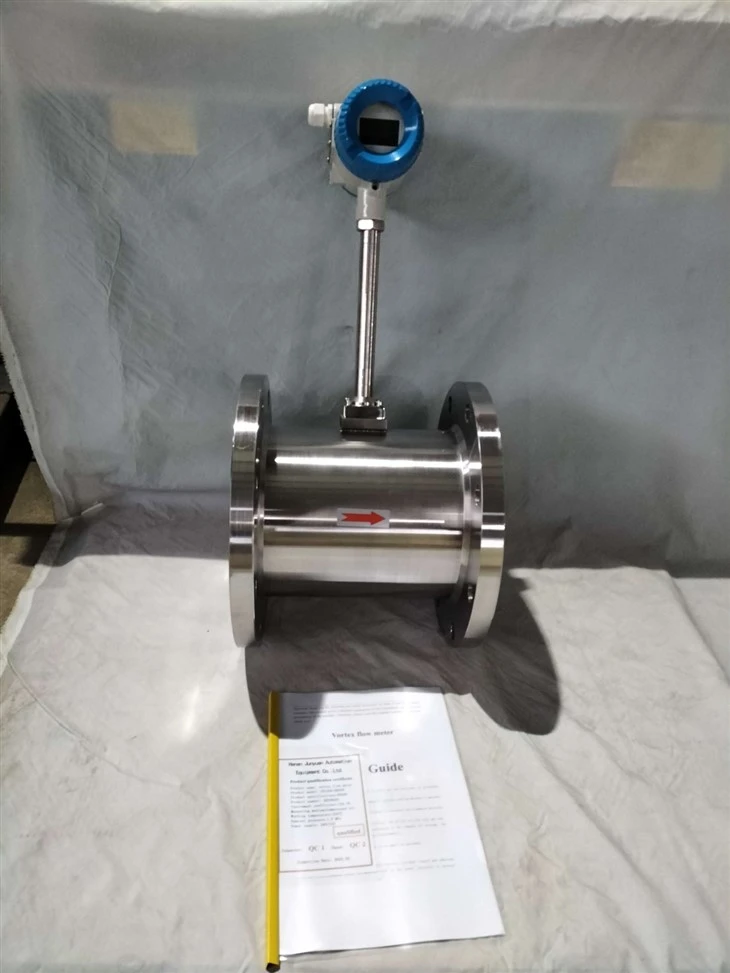

Вихров метър

1. Принцип на работа:

Вихровият метър е устройство, използвано за измерване на потока на течности. Той работи върху ефекта на фон Карман, който е, че когато течността тече през препятствие, се генерира вихър от страната надолу по течението. Тези вихри се редуват от едната страна на другата по правилен модел.

Инструментът има тъпо тяло, което пречи на потока на течността, създавайки вихри. Тези вихри причиняват колебания на налягането, които се откриват от сензори, поставени отстрани на тялото. Честотата на тези колебания на налягането е право пропорционална на потока течност.

Предимството е, че измерва точно потока, независимо от вискозитета или плътността на измерваната течност. Освен това е издръжливо устройство без движещи се части, което го прави лесен за поддръжка и дълготраен.

Като цяло, вихровият разходомер е надежден и точен инструмент, който може да се използва за измерване на потока на течности в различни промишлени приложения. Дизайнът му е прост и издръжлив и има широк спектър от приложения при измерване на потока на повечето течности.

2. Класификация на вихровите разходомери:

⑴. Класификация на методите на свързване: фланцово съединение (стандарти за фланци: DIN, ANSI, JIS), фланцово затягане, резбова връзка,

⑵. Класификация на типа дисплей:

※Импулсен тип (без дисплей, но може да бъде свързан към тотализатор на потока или контролно устройство),

※Интегриран тип с дисплей,

※ Разделен тип (импулсен тип + суматор на потока, ако температурата на средата е по-висока от 250 градуса, трябва да се използва разделен тип),

※Интегриран тип температура и налягане (може да показва температура, налягане, скорост на потока едновременно, използва се главно в парна среда),

※ Разделен тип с температура и налягане

※Този разходомер с компенсация на температурата и налягането може да показва единици за маса при измерване на пара, като например: KG/H, тона/H

3. Обхват на приложение:

Вихровият разходомер е многофункционално устройство за измерване на потока, което се използва широко в много индустрии. Неговият уникален дизайн използва вихрите, създадени от течаща течност, за да определи скоростта на потока.

Първо приложение: нефтена и газова промишленост. Те обикновено се използват за измерване на потока на природен газ, суров петрол и рафинирани продукти като бензин и дизел. Неговите високопрецизни характеристики и надеждност го правят идеален за тези приложения.

Приложение 2: Химическа и нефтохимическа промишленост. Те се използват за измерване на потока на различни течности и газове, включително корозивни и абразивни течности. Те могат да се използват в опасни среди, като такива, съдържащи експлозивни или токсични газове.

Трето приложение: Промишленост за храни и напитки. Те се използват за измерване на потока на течности като мляко, бира и безалкохолни напитки. Те се използват и за измерване на потока на пара в приложения за обработка на храни.

Приложение 4: Индустрия за пречистване на вода и отпадъчни води. Те могат да се използват за измерване на потока на сурови, пречистени и отпадъчни води. Те могат да се използват и за измерване на потока от химикали, използвани в процесите на обработка.

Следователно вихровите измервателни уреди имат широко приложение в много индустрии. Тяхната точност, надеждност, гъвкавост и способност за измерване на различни течности и газове ги правят важен инструмент за много фирми.

4. Структура и размер:

⑴Основната структура:

⑵физическо измерение:

Ние сме производител, така че габаритните размери на всички продукти, които произвеждаме, са по поръчка. По-долу са дадени размерите за някои диаметри на тръбите, моля свържете се с нас, ако имате нужда от повече.

5. Диапазон на потока на дебитомера:

(1) Таблица с диапазон на дебита за измерване на течности и обикновени газове:

⑵Таблица с диапазони за измерване на дебит на наситена пара и прегрята пара:

6. Цех за производство на сензори:

7. Изисквания за инсталиране:

(1) Температурата на околната среда на мястото на монтаж трябва да отговаря на техническите изисквания

(2) Мястото на инсталиране не трябва да има силни вибрации и силно магнитно поле. Трябва да се вземат мерки за намаляване на вибрациите, когато има силна вибрация
Например, използвайте абсорбиращи вибрациите опори или абсорбиращи вибрациите меки гумени подложки.

(3) Мястото на инсталиране трябва да осигурява лесен монтаж и поддръжка.

(4) Районът около мястото на монтажа не трябва да се пълни с корозивни газове или да се наводнява.

(5) Избягвайте пряка слънчева светлина или излагане на слънце за дълги периоди от време. В този случай трябва да се вземат необходимите мерки за засенчване.

(6) Посоката на стрелката на потока върху сензора трябва да съответства на посоката на потока на течността в тръбата.

(7) Когато измервате течност, уверете се, че тръбопроводът е пълен. Когато е необходим вертикален монтаж, течността трябва да тече отдолу нагоре.

(8) Вентилът за регулиране на потока не трябва да се монтира преди разходомера, а трябва да се монтира след разходомера.

(9) Горната и долната част трябва да бъдат конфигурирани с прави участъци с достатъчна дължина според условията на площадката.
(вижте таблицата по-долу):

(10) Методът на инсталиране е както е показано по-долу:

8. ЧЗВ:

1. В: Вие сте производител?

О: Разбира се, ние имаме 20 години опит в производството в Китай и можем да предоставим OEM, ODM.

2. В: Какво е минималното количество за поръчка PCS?

О: Нашето минимално количество за поръчка е 1 БР.

3.Q: Колко време е времето за доставка?

О: Ще определим времето за доставка въз основа на обема на покупката и времето за транспортиране. Ако обемът на вашата покупка е по-малък от 50 PCS, нашето време за производство се очаква да бъде 7 работни дни. Времето за транспортиране ще бъде определено въз основа на вашия адрес за доставка и методът за доставка изчислява времето за доставка.

4.Q: Какви са методите на плащане?

О: Поддържаме: TT плащане, плащане в RMB, онлайн плащане с кредитна карта, плащане чрез Western Union, плащане с LC.

Ако имате още въпроси, моля свържете се с нас и ние ще уредим професионален търговски представител да се свърже с вас, за да отговори на всички ваши въпроси. Всички колеги от Henan Junyuan Automation Equipment Co., Ltd. приветстват вашите запитвания по всяко време! ! ! !
