Принцип на работа на разходомера турбинен тип
Течнотурбинният разходомер се използва за измерване на обемния общ дебит и/или дебита и има относително прост принцип на работа.
Докато флуидът тече през турбинния измервателен уред, той се удря в лопатките на турбината, които могат свободно да се въртят около ос по протежение на централната линия на корпуса на турбината.
Ъгловата (въртетелна) скорост на ротора на турбината е право пропорционална на скоростта на флуида, протичаща през турбината.
Полученият изход се поема от електрически датчик(и), монтиран върху тялото на разходомера.
Измерима среда
Измерване на дебита на средата, обхвата и калибъра на инструмента При измерване на обща среда, пълният дебит на турбинния разходомер може да бъде избран в диапазона на дебита на измерваната среда 0,5-12m/s, като обхватът е сравнително широк. Избраният размер (калибър) на габарит не е непременно същият като този на технологичния тръбопровод и трябва да се определи в зависимост от това дали диапазонът на измерване на потока е в рамките на диапазона на дебита.
Тоест, когато дебитът на тръбопровода е твърде нисък, за да отговори на изискванията на разходомера или когато точността на измерване не може да бъде гарантирана при този дебит, диаметърът на измервателния уред трябва да бъде намален, така че дебитът в тръбопровода да е висок и се получават задоволителни резултати от измерването.
Tтехнически параметър
| Име на продукта | Турбинен разходомер |
Номинален диаметър (мм) | DN4-DN200mm |
Среден | Вода, дизел, масло, гориво, хидравлично масло, газ, LPG и др |
Клас на точност | Стандартният тип е 1%, персонализиран за 0,5% и 0,2% |
Материал на инструмента | SS304; SS316; и т.н. |
Средна температура | Средно: -20 ~ 120 ℃ |
Връзка | Резба, фланец, три-скоба |

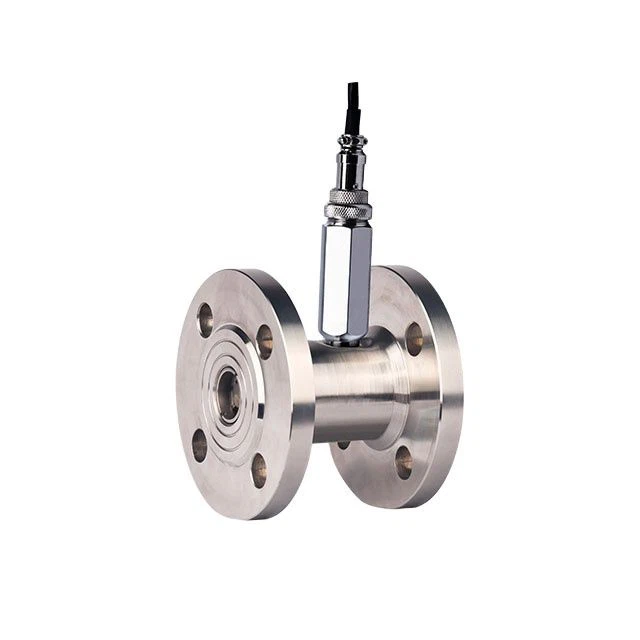

Изход на сигнал | 4-20mA или импулсен изход |
Захранваща мощност | AC220V, DC12-24V или литиева клетъчна батерия |
Интерфейс за сигнална линия | Вътрешна резба М20×1,5 |
Клас на взривозащитеност | ExdIIBT6 |
Клас на защита | IP65 |
Ключови думи | турбинен разходомер за воден сок |

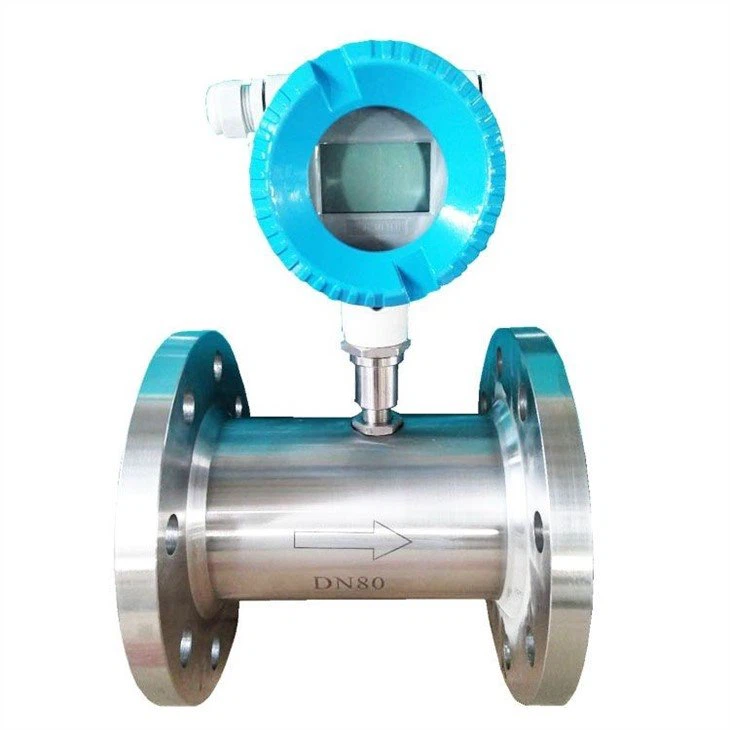

Тип турбинен разходомер
Инсталация
1. Място на монтаж
Разходомерът трябва да бъде монтиран хоризонтално, а стрелката, показваща посоката на потока на сензора по време на монтажа, трябва да съвпада с посоката на потока на течността.
2. Място за монтаж
Разходомерът трябва да работи при условие, че температурата на измерваната течност е -20~+120℃, а относителната влажност на околната среда не е повече от 80%. От гледна точка на лесната поддръжка, той трябва да бъде инсталиран на място, където е лесно да се разглобява и подменя и да се избягват вибрации на тръбата или напрежение на тръбата. Като се има предвид защитата на усилвателя, той трябва да се избягва, доколкото е възможно, от силно топлинно излъчване и радиоактивност. В същото време трябва да се избягва влиянието на силен външен електромагнит върху детекторната бобина. Ако това не може да бъде избегнато, трябва да се монтира екраниращ капак на усилвателя на сензора, в противен случай смущенията ще повлияят сериозно на нормалната работа на инструмента на дисплея.
При настройка и свиване: L=15D при единична лакътна става: L=20D
За двойни лакътни стави: L=25D (една равнина) L=30D (две равнини)
За правоъгълна лакътна става: L=40D
Когато има прав спирателен вентил: L=20D (вентил напълно отворен) L=50D (вентил наполовина отворен)
В допълнение. За да се контролира ефективно вихровия ток и да се подобри точността на измерване, токоизправител, съставен от куп тръби, може да бъде прехвърлен в правата тръбна секция на горната част. След френския горен токоизправител, дължината на правата секция на тръбата е (10~20)D.
(2) В течността има примеси, които ще повлияят на работата на сензора. За да се подобри живота на сензора, на тръбопровода пред сензора трябва да се монтира филтър с размер на окото 3-9 дни/cm2. По принцип мрежите с голям диаметър са редки, а мрежите с малък диаметър са плътни. За да се осигури нормална работа на сензора, филтърът също трябва да бъде избран според действителната употреба.
(3) При заваряване на входния фланец на сензора трябва да се има предвид, че в тръбата няма издадена част. При свързване на входния фланец външната обиколка на двата фланца е напълно анастомозирана и пръстенът не може да бъде открит в тръбата. Ексцентричният редуктор ще причини неравномерно разпределение на скоростта на потока, така че не може да се използва.
(4) За да се осигури необходимостта от поддръжка под работния диаметър, на тръбопровода преди и след трансмитера трябва да се монтира спирателен вентил (стопорен вентил) и да се монтира байпасен тръбопровод.
Клапанът за регулиране на потока трябва да бъде монтиран след сензора. Когато се използва сензорът, спирателният вентил нагоре по потока трябва да бъде напълно отворен, за да се избегне турбуленция в горната част на флуида.
(5) Когато потокът през сензора е твърде голям (надвишава горната граница на обхвата на потока), лагерът ще се износи поради повърхността с висока скорост. Следователно, когато се очаква прекомерен поток, клапанът за контрол на потока, разположен в долната част, може да регулира потока.
(6) Тъй като газът в тръбопровода ще донесе големи грешки при измерването на сензора, при инсталиране обърнете специално внимание на ситуацията, при която газът се смесва в течността, която ще се измерва, особено за измерване на леки течни среди. Има въздушен сепаратор.
(7) Когато инсталирате сензора в нова тръба, за да се избегне навлизането на замърсявания в тръбопровода в сензора, се препоръчва да замените сензора с празна тръба след работа за определен период от време и след това да смените сензора след потвърждаване, че примесите са източени.
