Инструменти за измерване на водния поток електромагнитен разходомер с вмъкване

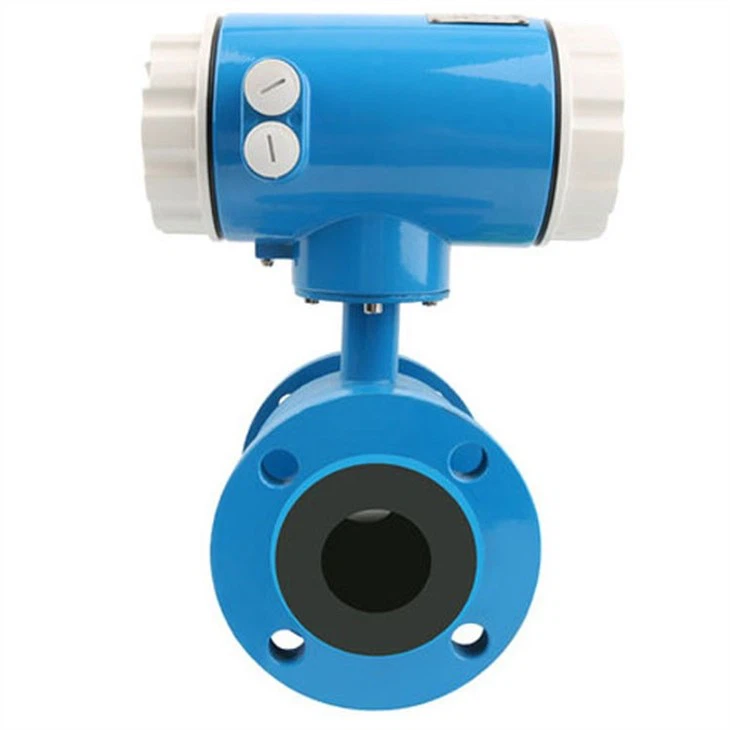

electromagnetic flowmeter

предимство:

1. Измерването с измервателни уреди не се влияе от промените в налягането на флуида, температурата, вискозитета, плътността и проводимостта.

2. Няма препятстващи потока части в измервателната тръба, няма загуба на налягане и по-ниски изисквания за прави тръбни секции, дълъг живот на работа.

3. Серията от диаметри на тръбите е DN10-DN2500. Подходящ за различни диаметри на тръбите

4. Разходомерът може да бъде двупосочна система за измерване, с вградени три тотализатора, преден общ, обратен общ и обща разлика; може да показва преден и обратен поток и има различни изходи: ток, импулс, 4-20mA, 485 комуникация, Hart

5. Взривозащитени магнитни разходомерни инструменти могат да се използват в съответна взривобезопасна среда.

Приложение:

Пречистване на водата

Химическа индустрия

Фабрика за напитки

разходомер за утайка

Селскостопанска вода за напояване

Видове електромагнитни разходомери

Types of electromagnetic flowmeters

Параметър

Максимален дебит	15m/s
точност	±{{0}}.5 процента, ±0.2 процента
Проводимост на течността	>5μS/cm
Номинално налягане	{{0}}.6Mpa,1.0Mpa,1.6Mpa,4.0Mpa(персонализирано за високо
Калибър	DN6-DN3000
Материал на облицовката	PTFE, PFA, F46, неопрен, полиуретан
Електрод	SUS316, Hastelloy B, Hastelloy C, Титан, тантал, платина-иридий
Влажност на околната среда	5-100 процента относителна влажност (относителна влажност)
Температура на околната среда	-25 градус до плюс 60 градуса
Обхват на измерване	1500:1, дебит<15m>
Тип структура	Интегриран тип, дистанционен тип, тип вмъкване, тип експлоатационен тип
Ниво на защита	IP65 (стандартно), IP68 (по избор)
Ex-proof Mark	ATEX
Захранване	24V, 220V, 3.6V батерия
Изход на сигнал	4-20Мама, пулс
Комуникационен протокол	RS485 (Modbus), Hart
Дисплей	LCD дисплей или без дисплей
Продуктов стандарт	JB/T9248-1999 електромагнитен разходомер

Избор на облицовъчен материал

Материал за подплата	Основното изпълнение	Обхват на приложение
PTFE	1. Най-стабилните химични свойства на пластмасите в материал, който е устойчив на кипяща солна киселина, сярна киселина и царска вода, но също така устойчив на концентрирани киселини и различни органични разтворители, непоносимост към хлорен трифлуорид, течен кислород, течен кислород с висока скорост, озон корозия. 2. Слаба устойчивост на износване	Концентрирана киселина, алкали и други корозивни среди
PFA	Устойчивост на корозия с PTEF, силно анти-отрицателно налягане	Може да се използва за състояние на отрицателно налягане
F46	1. Устойчивост на корозия с PTEF. 2. Може да издържа на ниско износване. 3. Силно анти-отрицателно налягане.	С PTFE 2. Може да се използва за нискоабразивни среди
Неопрен	1. Имат отлична гъвкавост, висока степен на сила на опън, добра устойчивост на износване. 2. Устойчив на обща нискоконцентрирана киселинна, алкална, солена среда на корозия, устойчива на корозия на окислителни среди.	3.Вода, канализация, слабо абразивна кал, целулоза
полиуретан	1. Има отлична устойчивост на износване (еквивалентна на 10 пъти естествения каучук). 2. киселинно, алкално представяне е лошо. 3. Не използвайте вода, смесена с органични разтворители.	Силно неутрално износване целулоза, въглищна суспензия, кал и така нататък

Диапазон на потока

Таблица за сравнение на дебита{0}}
	0.01	1	2	3	4	5	15
15	0.0064	0.6362	1.2723	1.9085	2.5447	3.1809	9.5426
20	0.0113	1.1310	2.2619	3.3929	4.5239	5.6549	16.9646
25	0.0177	1.7671	3.5343	5.3014	7.0686	8.8357	26.5072
40	0.0452	4.5239	9.0478	13.5717	18.0956	22.6195	67.8584
50	0.0707	7.0686	14.1372	21.2058	28.2743	35.3429	106.0288
65	0.1195	11.9459	23.8919	35.8377	47.7836	59.7295	179.1886
80	0.1810	18.0956	36.1911	54.2867	72.3823	90.4779	271.4336
100	0.2827	28.2743	56.5487	84.8230	113.0973	141.3717	424.1150
150	0.6362	63.6173	127.2345	190.8518	254.4690	318.0863	954.2588
200	1.1310	113.0973	226.1947	339.2920	452.3893	565.4846	1696.4600
300	2.5447	254.4690	508.9380	763.4070	1017.8760	1272.3450	3817.0351
350	3.4636	346.3606	692.7212	1039.0818	1385.4424	1731.8030	5195.4089
400	4.5239	452.3893	904.7787	1357.1680	1809.5574	2261.9467	6785.8401
450	5.7256	572.5553	1145.1105	1717.6658	2290.2210	2862.7763	8588.3289
500	7.0686	706.8583	1413.7167	2120.5750	2827.4334	3534.2917	10602.8752
600	10.1788	1017.8760	2035.7520	3053.6281	4071.5041	5089.3801	15268.1403
700	13.8544	1385.4424	2770.8847	4156.3271	5541.7694	6927.2118	20781.6354
800	18.0956	1809.5574	3619.1147	5428.6721	7238.2295	9047.7868	27143.3605
900	22.9022	2290.2210	4580.4421	6870.6631	9160.8842	11451.1050	34353.3157
1000	28.2743	2827.4334	5654.8668	8482.3002	11309.7336	14137.1669	42411.5008
1200	40.7150	4071.5041	8143.0082	12214.5122	16286.0163	20357.5204	61072.5612
1400	55.4177	5541.7694	11083.5389	16625.3083	22167.0778	27708.8472	83126.5416
1600	72.3823	7238.2295	14476.4589	21714.6884	28952.9179	36191.1474	108573.4421
1800	91.6088	9160.8842	18321.7684	27482.6525	36643.5367	45804.4209	137413.2627
2000	113.0973	11309.7336	22619.4671	33929.2007	45238.9342	56548.6678	169646.0033
